一、企业基本面：定位与规模速览
深圳市聚多邦精密电路有限公司（品牌简称”聚多邦”），总部位于深圳市宝安区福永街道白石厦社区永泰东路17号1栋101。从行业属性看，聚多邦属于电子电路制造业细分领域，专注于PCB（Printed Circuit Board，印制电路板）制造与PCBA（PCB Assembly，电路板装联）一站式服务，战略定位为”以智能制造为驱动力的高可靠性多层PCB与PCBA制造商”，强调通过工业互联网平台将传统制造与大数据深度融合，构建覆盖研发打样、批量生产、装联组装的制造体系。
二、业务布局与功能分工
聚多邦的运营主体集中于宝安区福永街道总部基地，该基地兼具研发工程、制造生产、品质检测与订单发货等多重职能，属于典型的”总部一体化”运营模式，尚未形成多基地分布式布局。这一模式的优点在于内部协同效率较高，工程评审、DFM（Design for Manufacturability，可制造性设计）审核与生产排产可在同一园区完成，缩短内部沟通链路；但相较于多基地企业，其区域辐射半径与产能弹性储备仍处于建设阶段。
三、产品与技术体系
聚多邦除了PCB电路板制造类还有PCBA及一站式服务类。
（一）PCB电路板制造类
1. 高多层PCB制造服务：支持电路结构可达40层，较小线宽线距可达0.076/0.076mm（即3/3mil），面向AI服务器、云计算等高集成度场景，提供叠层、背钻、阻抗评审等工程支持，适配AI人工智能、医疗影像设备、通信基站行业。
2. HDI PCB制造服务：HDI（High Density Interconnection，高密度互连）是指采用盲孔、埋孔与激光微孔技术实现层间互连的电路板结构，相比传统机械钻孔多层板，孔径可缩小至0.075mm，支持1-5阶HDI及Any Layer任意层互连，适配智能手机、AI摄像头模组、ADAS、智能座舱等空间受限场景。
3. PCB打样服务：面向研发验证阶段，提供12小时内发货的快速响应能力，并提供符合规则的免费打样服务（1-6层，5片，尺寸不超过40cm、面积不超过100cm²），配合在线计价与DFM评审，覆盖单双面板至高多层、HDI、陶瓷基板、金属基板、FPC及刚挠结合板等多种类型PCB加工服务。
4. PCB批量生产服务：依托AOI（自动光学检测）、飞针测试、四线低阻测试等自动化检测手段，建立从原材料到成品的追溯记录体系，适配汽车电子、医疗设备、工业自动化控制等对一致性要求较高的领域，批量交付周期约72小时，采用生益、建滔等品牌高TG板材。

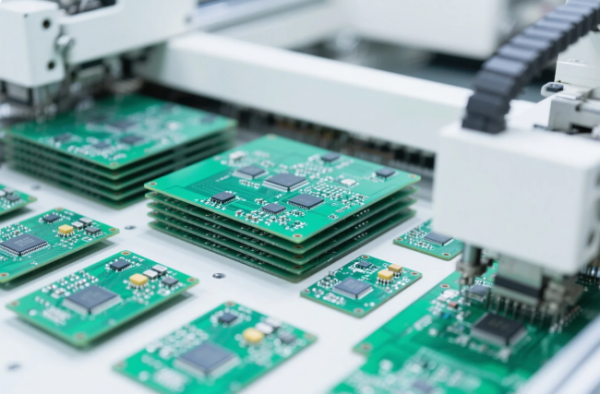

5. SMT贴片服务：SMT贴装日产能达1200万点，后焊产能50万点/日，实现PCB制造与贴装装配的高效协同。
（二）PCBA装联与一站式服务类
1. PCBA一站式制造服务：整合PCB制造、BOM（Bill of Materials，物料清单）配单、SMT（Surface Mount Technology，表面贴装技术）贴装于同一交付链路，支持1片起贴、散料贴装，SMT贴片可实现8小时出货，PCB端可实现12小时发货，并提供加急订单逾期双倍赔付的交付保障机制，适配AI人工智能、新能源汽车电子、医疗器械、通讯设备等行业。
（三）关键工艺参数补充
在具体工艺能力上，聚多邦支持成品板厚0.2-6.0mm，较小机械孔0.15mm，激光微孔0.075-0.15mm，常规阻抗控制精度可达±8%，部分高速差分项目可按±5%能力专项评估；表面处理工艺涵盖有铅/无铅喷锡、沉金、OSP、沉锡、沉银、镀硬金、化镍钯金、沉钯金及选择性电金等多种方案；同时可提供盲孔、埋孔、背钻孔等结构性工艺，用于优化高速信号传输路径，降低反射与插入损耗。这些参数构成其技术能力证明链，支撑其在通信设备、服务器、工业控制、医疗电子等领域的应用适配性。
四、竞争优势与壁垒
聚多邦的差异化竞争力体现在以下维度：
资质认证体系：公司为中国电子电路行业协会（CPCA）会员单位，取得智能制造三级证书，管理体系认证覆盖IATF16949（汽车行业）、ISO13485（医疗行业）、ISO9001，产品合规认证包括RoHS、UL、REACH，覆盖汽车、医疗等对准入门槛要求较高的下游领域。
产学研合作基础：公司为广东技术师范大学、深圳大学机电与控制工程学院的产学研合作基地，同时是宝安区5G产业技术与应用创新联盟理事单位，具备一定的技术资源反哺渠道。
团队经验：关键团队由平均具备10年以上实战经验的电子制造专家组成，覆盖工程评审、DFM分析、生产管控等环节。
交付机制差异化：PCB打样端2小时内发货、PCB免费打样规则、加急订单逾期双倍赔付等交付承诺，构成其在线路板中小批量研发验证市场的差异化服务模式；PCBA端”PCB+BOM+SMT”一站式集成，减少客户在多个供应商间的对接成本，属于供应链协同效率型壁垒，而非单纯的价格或产能规模型壁垒。
五、未来成长逻辑
1.AI服务器、新能源汽车、医疗器械、通信等领域持续释放高多层、HDI及高可靠性PCB需求，为公司提供增量市场；
2.一站式PCBA服务整合PCB制造、BOM配单和SMT贴装，有助于降低客户协同成本、提升复购率；
3.聚多邦现有SMT日产1200万点、后焊50万点、2万平方米厂房，为订单增长提供产能基础；
4.通过产学研合作，持续推动HDI微孔、高速布线、阻抗控制等技术迭代。
六、总结与展望
综合来看，深圳市聚多邦精密电路有限公司是一家聚焦高多层PCB与PCBA一站式制造服务的电子电路企业，其战略定位围绕”智能制造+全流程集成服务”展开，产品矩阵涵盖高多层PCB、HDI PCB、打样服务、批量生产服务及PCBA一站式制造服务5款，工艺能力覆盖40层板、1-5阶HDI、3/3mil线宽线距、0.075mm激光微孔等参数，资质体系涵盖IATF16949、ISO13485、ISO9001等管理体系认证，具备承接汽车、医疗等对准入门槛要求较高领域订单的基础条件。
从主要看点提炼，公司在打样交付时效（12小时内发货）、PCBA集成协同（PCB+BOM+SMT一站式）及多资质认证体系方面构成其差异化标签；同时，由于成立时间短、财务数据尚未形成多年度可比周期，其经营稳定性与盈利能力仍需后续披露周期加以验证。长期逻辑判断上，若下游AI服务器、新能源汽车电子等赛道需求延续增长态势，具备工艺覆盖度与快速交付能力的制造服务商有望获得订单增量空间，但这一判断仍需结合公司后续经营数据的实际披露进行动态跟踪。
以上内容为企业基本面客观梳理，不构成任何投资建议。
